什么是NB-IoT協議

窄帶物聯網（Narrow Band Internet of Things, NB-IoT）成為萬物互聯網絡的一個重要分支。NB-IoT構建于蜂窩網絡，只消耗大約180kHz的帶寬，可直接部署于GSM網絡、UMTS網絡或LTE網絡，以降低部署成本、實現平滑升級。

NB-IoT無疑是老大哥，性價比超高的它目前已經在全國大規模商用，并且只需一節電池設備就可以工作十年。共享單車上基本使用的都是NB-IoT模塊來進行開鎖服務。

NB-IoT是IoT領域一個新興的技術，支持低功耗設備在廣域網的蜂窩數據連接，也被叫作低功耗廣域網(LPWAN)。NB-IoT支持待機時間長、對網絡連接要求較高設備的高效連接。據說NB-IoT設備電池壽命可以提高至少10年，同時還能提供非常全面的室內蜂窩數據連接覆蓋。

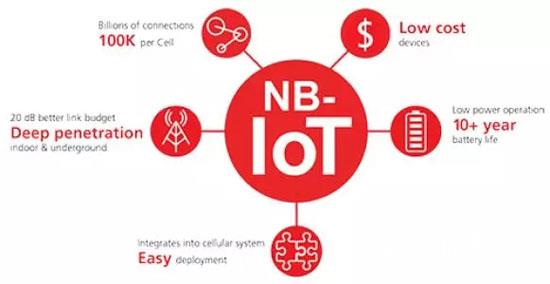

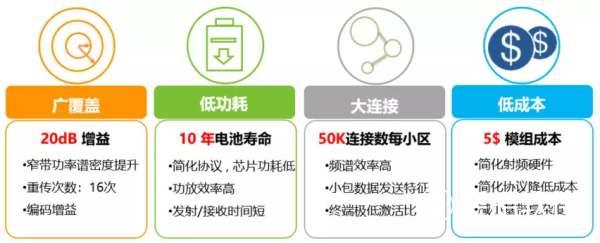

領先技術優勢

低功耗:10年超長待機;

強連接:5萬用戶 單小區單載波支持;

深覆蓋:與2G比較 多穿一堵墻;

高安全:數據安全 雙向鑒權 空口嚴格加密。

終端節電模式

PSM（Power Saving Mode）模式

終端非業務期間深度休眠，不接收下行數據，只有終端主動發送上行數據（MO Data）時可接收IoT 平臺緩存的下行數據 ，適合對下行數據無時延要求的業務；終端設備功耗低，采取電池供電方式，如抄表業務。

eDRX（enhanced Discontinuous Reception）模式

終端設備兼顧低功耗和對時延有一定要求的業務，在每個eDRX周期內，只有在設置的尋呼時間窗口內，終端可接收下行數據，其余時間終端處于休眠狀態，不接收下行數據，該模式可在下行業務時延和功耗之間取得平衡，如遠程關閉煤氣業務。

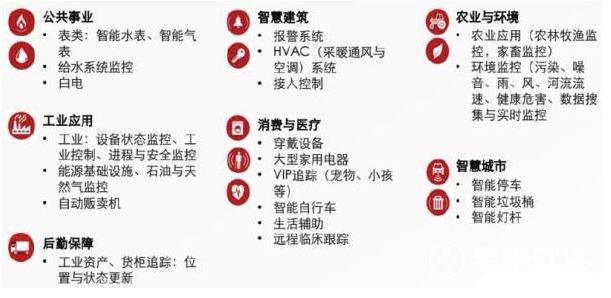

NB-IoT行業解決方案

安防維穩：一鍵報警，大大降低突發事件帶來的傷害；

基礎設施：智慧照明、智慧井蓋、智能充電等；

智慧停車：用物聯網技術，解決城市停車難題；

智能抄表：電表、氣表集抄新方式，讓電費、氣費稽核輕松無憂；

智能監控：4G智能攝像機，主要應用于臨時監控場景；

智慧網絡：NB-IoT網絡無盲區覆蓋，網絡質量有保障。

協議標準

NB終端采用coap協議停止上下行數據的交互，采用LWM2M協議管理終端。其中，LWM2M是coap的上層應用協議。NB模組需求支持LWM2M和coap協議，終端直接調用AT指令即可停止數據的傳輸。

B-IOT網絡包括NB-IOT終端，NB-IOT基站，NB-IOT分組核心網，IOT銜接辦理渠道，和職業使用效勞器。

NB-IoT基站通過以下兩種協議來鏈接基站：

COAP協議：MCU(NB設備)—NB模塊(UE)--eNode—核心網—IOT渠道—APP 效勞器—手機終端app

UDP協議：MCU(NB設備)—NB模塊(UE)--eNode—核心網—UDP 效勞器—手機終端。

NB-IoT設備

和常見的TDU設備類似，NB-IoT設備也采用串口與MCU直接進行通信。CoAP 是受限制的應用協議(Constrained Application Protocol)的代名詞。在當前由PC 機組成的世界，信息交換是通過TCP 和應用層協議HTTP 實現的。但是對于小型設備而言，實現TCP 和HTTP 協議顯然是一個過分的要求。為了讓小設備可以接入互聯網，CoAP 協議被設計出來。CoAP 是一種應用層協議，它運行于UDP 協議之上而不是像HTTP 那樣運行于TCP 之上。CoAP 協議非常小巧，最小的數據包僅為4 字節。

　　在此模式下，用戶的終端設備，可以通過本模塊發送請求數據到指定的CoAP 服務器，然后模塊接收來自CoAP 服務器的數據，對數據進行解析并將結果發至串口設備。用戶不需要關注串口數據與網絡數據包之間的數據轉換過程，只需通過簡單的參數設置，即可實現串口設備向CoAP 服務器的數據請求。

　　CoAP 一般用來接入一些物聯網平臺，目前支持華為的物聯網云平臺，可以將數據發送到云平臺后，通過云平臺提供的接口用戶自己開發自己的應用程序。

　　雖然支持雙向數據透傳，但是和傳統2G 網絡有所不同，為節省電量，模塊隨時可以向服務器發送數據，但是服務器并不能在任何時候?qū)?shù)據發往串口，該說明仔細閱讀低功耗模式章節，這也是NB-IoT 網絡的所具有的特點。
